Описание

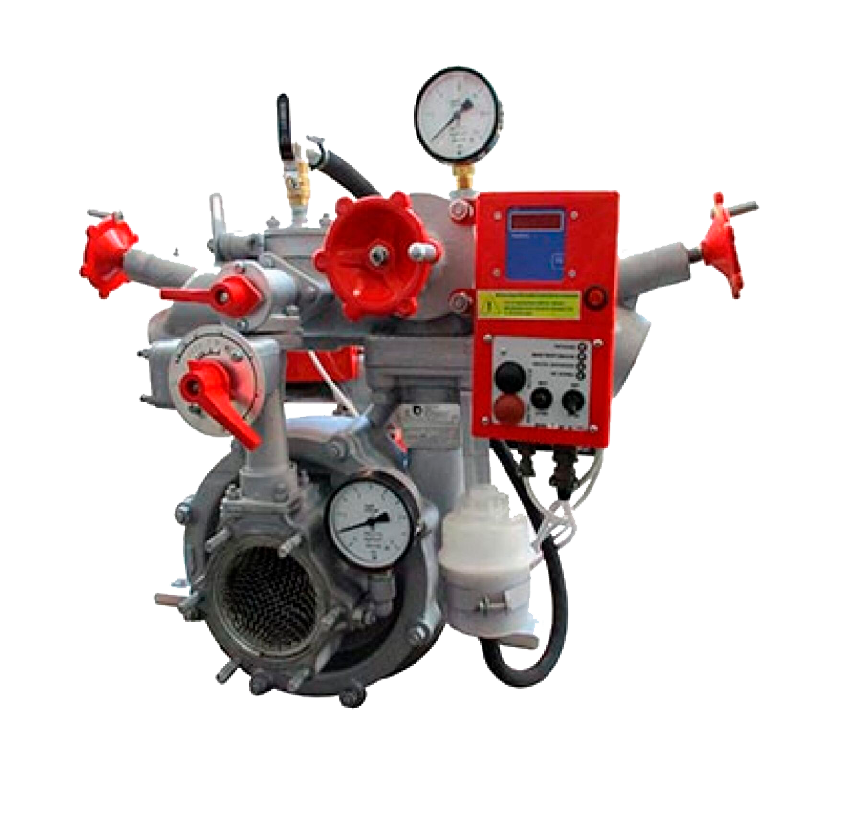

ПН-40УВ.Э24 — центробежный пожарный насос, предназначенный для подачи воды и водных растворов пенообразователей. Используется для комплектации пожарных автомобилей всех видов (лёгкого, среднего и тяжёлого класса) при тушении пожаров.
Обозначение: ПН — пожарный насос, 40 — производительность, л/с, Э — насос оснащён вакуумной системой водозаполнения, работающей от напряжения питания 24 В.
Характеристики
- Номинальная подача: 40 л/с.
- Номинальная частота вращения вала: 2700 об/мин.
- Напор насоса в номинальном режиме: не менее 100 м.
- Максимальная подача: 50 л/с.
- Потребляемая мощность в номинальном режиме: не более 60 кВт (82 л.с.).
- Потребляемая мощность при подаче 50 л/с и 100 м: не более 77 кВт (105 л.с.).
- Максимальный напор: 115 м.
- Коэффициент полезного действия насоса: не менее 60%.
- Наибольшая геометрическая высота всасывания: 7,5 м.
- Условный проход всасывающего патрубка: 125 мм.
- Количество и условный проход выходных патрубков: 2 × Ду70 мм, 1 × Ду80 мм.
- Тип дозирующего устройства: ручное, с плавным изменением концентрации во всём диапазоне регулирования.
- Уровень дозирования пенообразователя: 6,0±3,0 и 3,0±0,6%.
- Вакуумная система водозаполнения: с электрическим приводом, напряжение питания — 24 В.
- Габаритные размеры при закрытых вентилях: 700 × 940 × 750 мм.
- Масса (сухая): не более 82 кг.
Важно: насос не предназначен для работы на морской воде.
Устройство
В состав насоса входят:
- центробежный насос;
- система подачи и дозирования пенообразователя;
- напорный коллектор с тремя вентилями;
- тахометр, совмещённый со счётчиком наработки;
- вакуумная система водозаполнения.
Особенности:
- Вакуумная система включается оператором и автоматически отключается после заполнения центробежного насоса водой и создания в его напорной полости избыточного давления.
- Обеспечивает возможность проведения проверок на «сухой вакуум» при неработающем двигателе и отключённом приводе пожарного насоса.
Правила эксплуатации
- Запрещено устанавливать маслобачок выше дозатора, работать без масла в маслобачке, а также включать насос без предварительного заполнения его рабочей полости водой.
- Не допускается работа насоса при давлении на выходе более 15 кгс/см² или при частоте вращения приводного вала более 3000 об/мин.
- После завершения работы насоса необходимо продуть и смазать внутреннюю полость вакуумного насоса: включить вакуумный насос, на 3–5 секунд открыть вакуумный кран при открытой полости центробежного насоса, закрыть вакуумный кран и проработать в этом режиме 7–10 секунд.
- К эксплуатации и техническому обслуживанию насоса должен допускаться только квалифицированный персонал, ознакомленный с его конструкцией и руководством по эксплуатации.
